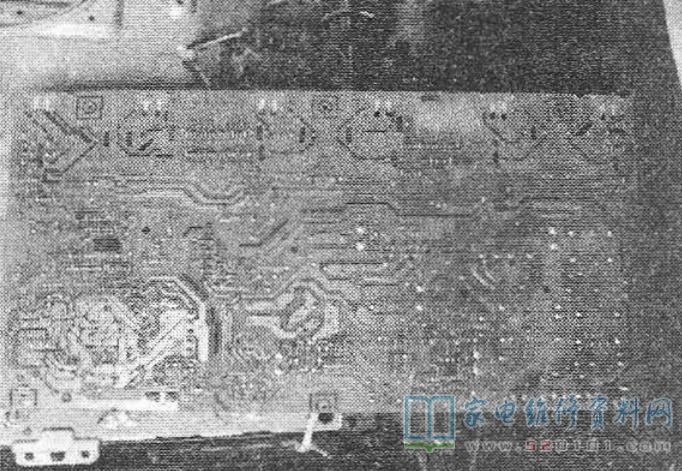

接修一台海信TLM32E29彩电，在待机状况下遭雷击三无。海信TLM32E29液晶电视使用电源二合一板，型号为RSAG7.820.1459 ，如图1、2所示。
上电后，电源输出+5V待机电压供给主板，主板得电后由CPU发出开机指令，输出高电平开机电压供给电源板，电源板在接收到主板送来的ON/OFF开机电压后，输出+12V电压供给主板和高压板，整机进入工作状况。
第一直观检查电路板未见有明显损毁，保险丝也完好，证明没紧急短路的元件。测量+5V待机电压为0V，PFC工作电压为298V，测量PFC电压调控芯片FAN7530⑧脚VCC电压为0V，证明PFC电路因失电而停止工作。

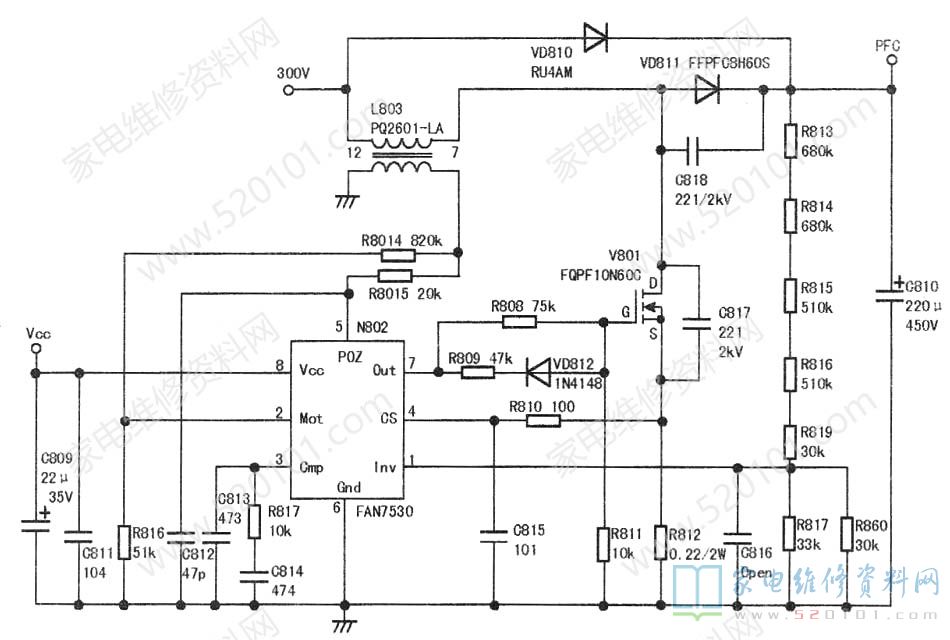

检查+5V产生电路，测量V802源极电压为298V，栅极电压为0V。断电后泄放掉PFC滤波电容C810上的电压，用电阻法在路测量主开关电源控制芯片FAN7602B各脚对地阻值，发现①、②脚接近短路，说明该集成块已经损毁。继续检查，发现PFC电路中取样分压电阻R817~R819均已断路，如图3所示。
网上购物贴片FAN7602B，哪个知店铺疏忽给发了一块直插的，无法只好根据管脚排列焊好，用热塑胶固定，同时更换R817~R819，检查无误后接，上假负载试机， +5V电压正常;连接好每个接插座开机，屏，上出现海信图标。哪个知在出现图标后就黑屏，关机后再开机仍是如此。测量+12V电压正常，这说明高压控制电路也有问题，用热风枪焊下FAN7313，换上一块好的开机，所有正常。
